产品名称：HW-7100水性无机硅酸锌车间底漆
常规颜色：灰色
包装规格：主漆28kg+固化剂7kg/组
混合比例：4：1
稀 释 剂：WX-58
理论涂布率：18㎡/kg，15μm
典型膜厚：湿膜：27-45μm，干膜：15-25μm
| 总述 | WD-856是一种双组份溶剂型车间底漆，由改性硅酸乙酯和锌粉等成分组成 |
| 产品特性 | 干燥快，对环境污染少 附着力好，优良的长期防腐性能 可带漆膜焊接和切割 优异的耐磨、耐热性 |
| 推荐用途 | 在储存装配和建造期间用于喷砂清洁的钢板和其他钢结构的短到中期保护。 特别适用于要求焊接(惰性气体保护焊)和气割的场合。 |
| 常见配套 | 后道涂层： 水性环氧中间漆，水性脂肪族聚氨酯面漆，水性氟碳漆，水性防腐漆 |
| 技术参数 | ||||
| 漆膜外观 | 平整光滑，色泽均匀 | |||
| 闪点 | 14℃ | |||
| 比重 | 约2Kg/L | |||
| 体积固含 | 55% | |||
| 干燥时间 | 32℃ | 25℃ | 10℃ | |
| 指触干 | 10min | 10min | 2h | |
| 指压干 | 1h | 1h | 3h | |
| 涂后道漆（最短） | 4h | 5h | 8h | |
| 涂后道漆（最长） | 15天 | 15天 | 15天 | |
| 附着力（划格法） | 0级 | |||
| 耐水性 | 240h不起泡，不生锈 | |||
| 盐雾测试 | 240h | |||
| 耐化学品 | 96h | |||
| 储存和产品有效期 | 4-38℃，密封储存于干燥阴凉处，远离火源热源。容器必须牢固密封。自发货日期起，有效储存期为12个月。超过保质期的产品经检验确认，若合格可继续使用。 |
表面处理
按SSPC-SP1标准，用溶剂清理底材表面的油脂、污物，然后喷砂、抛丸处理并达到ISO 8501规定的Sa2.5级以上，粗糙度达到35-75μm。用于严重腐蚀环境下的长效防腐配套时，所有待涂覆面应按照ISO-8504:2000标准进行评估和处理除去。
| 施工指导 | |

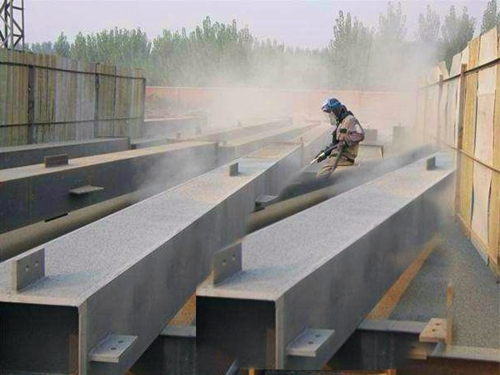

| 施工方法 | 高压无气喷涂、空气喷涂、刷涂、辊涂 |
| 稀释加水量 | 无气喷涂：5-15%；喷涂：20～50%；刷涂、辊涂：0～10% |
| 施工环境 | 空气温度5℃～40℃，空气相对湿度<85% |
| 底材温度 | 高于露点温度3℃以上避免水汽凝结 |
